          閥門電動裝置DZW60B-24使用說明和注意事項





                                    [ 2023-09-25 ]







                                 上海湖泉閥門集團有限公司閥門電動裝置DZW60B-24使用說明和注意事項，型號 DZW60-24B 多回轉閥門電動裝置,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。閥門電動裝置是實現閥門程控、自控和遙控不可缺少的驅動設備,其運動過程可由行程、轉矩或軸向推力的大小來控制。由于閥門電動裝置的工作特性和利用率取決于閥門的種類、裝置...稱為多圈回轉閘閥電動裝置,多圈回轉閘閥電動頭,多圈回轉閘閥電動執行器,是閥門實現開啟、關閉或調節控制的驅動設備。

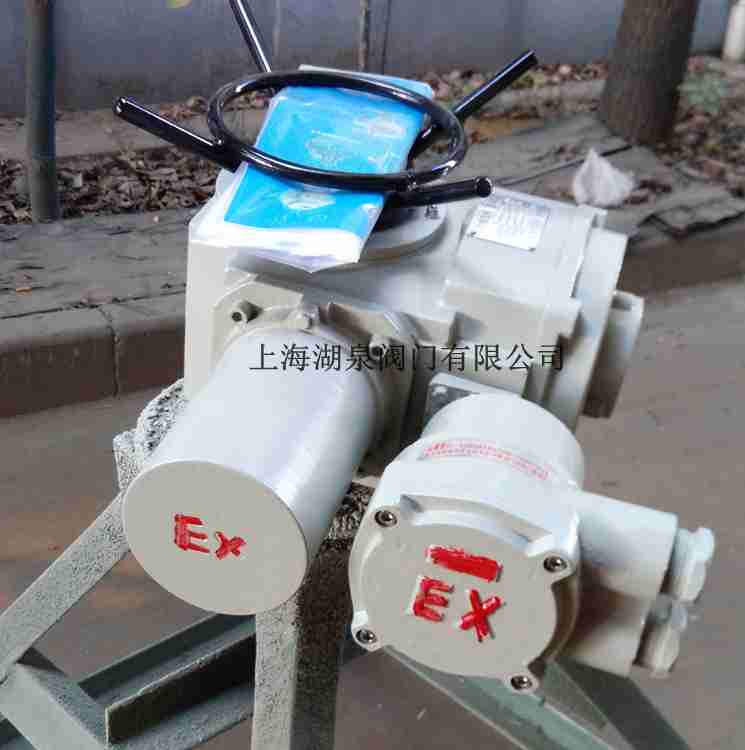

執行器



	傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。



	所有結合部位均有密封措施，防護等級可達IP68(GB4208-93。



	輸出轉矩100Nm-80000Nm。



	容易調整的行程控制機構。



	安全可靠、無切換手柄的全自動手/電動切換。



	多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。



	連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。



	電源：電機為三相交流380V (50Hz) 控制為二相交流220V (50Hz)



	環境溫度：-20~+60℃ （特殊訂貨-40～+80℃）



	相對濕度：≤95%（25℃時）



	類型：戶外型爆，隔爆型



	工作制：短時10分鐘



	防腐涂裝：高溫烤漆



	使用閥門：球閥、蝶閥、旋塞閥、風門擋板等



	控制轉矩范圍：100~10,000N.m



	輸出轉速范圍：0.2~1r/min



	戶外防護等級：IP65、IP67

	閥門電動裝置



	多回轉閥門電動裝置按防護類型分：有戶外型和隔爆型



	按控制方式分：有常規型，整體型和整體調節型



	按連接型式分：有轉矩型，電站型和推力型



	 電動裝置的性能符合本公司企業標準Q/3204CN001-2011《礦用隔爆型閥門電動裝置技術條件》、GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境 第2部分：由隔爆型“d”保護的設備》的規定。防爆標志為ExdⅠ Mb。

	電動閥



	閥門電動裝置DZW60B-24使用說明和注意事項









					型號



					規格





					公稱



					轉矩



					（N·m）





					最大閥桿直徑



					（mm）





					最大



					轉圈數（圈）





					手動



					速比





					輸出



					轉速（r/min）





					電機



					功率



					（kW）





					電機



					電流



					（A）





					參考



					重量（Kg）









					ZB10-24





					100





					28





					400





					1：1





					24





					0.25





					0.8





					59









					ZB15-24





					150





					28





					400





					1：1





					24





					0.37





					0.92





					61









					ZB20-24





					200





					40





					400





					1：1





					24





					0.55





					1.39





					63









					ZB30-24





					300





					40





					400





					1：1





					24





					0.75





					2.0





					65









					ZB45-24





					450





					48





					400





					1：1





					24





					1.1





					2.0





					110









					ZB60-24





					600





					48





					400





					1：1





					24





					1.5





					2.6





					120









					ZB90-24





					900





					60





					400





					1：1





					24





					2.2





					3.8





					139









					ZB120-24





					1200





					60





					400





					1：1





					24





					3





					4.9





					142









					ZB180-24





					1800





					70





					400





					22.5：1





					24





					5.5





					7.5





					264









					ZB250-24





					2500





					70





					400





					22.5：1





					24





					7.5





					9.8





					269









					ZB350-24





					3500





					75





					400





					22.5：1





					24





					11





					12.1





					275









	閥門電動裝置DZW60B-24使用說明和注意事項









					序號





					故    障





					原    因





					排除方法









					1





					電機起不動





					1. 電源線脫開



					2. 控制線路故障



					3. 行程或力矩控制機構失靈





					1. 檢查電源線



					2. 排除線路故障



					3. 排除行程或力矩控制機構故障









					2





					輸出軸旋向不符合規定





					電源相序接反





					調換任意兩電源線









					3





					電機過熱





					1. 連續工作時間太長



					2. 一相線斷開





					1. 停止運行，使電機冷卻



					2. 檢查電源線









					4





					運行中電機停轉





					1. 閥門有故障



					2. 電動裝置過載，力矩控制機構動作





					1. 檢查閥門



					2. 增大整定轉矩









					5





					閥門到位后電機不停轉或燈不亮





					1. 行程或力矩控制機構有故障



					2. 行程控制機構調整不當





					1. 檢查行程或力矩控制機構



					2. 重新調整行程控制機構









					6





					遠方無閥位信號





					1. 電位器齒輪緊定螺釘松動



					2. 遠傳電位器故障





					1. 擰緊電位器齒輪緊定螺釘



					2. 檢查更換電位器
